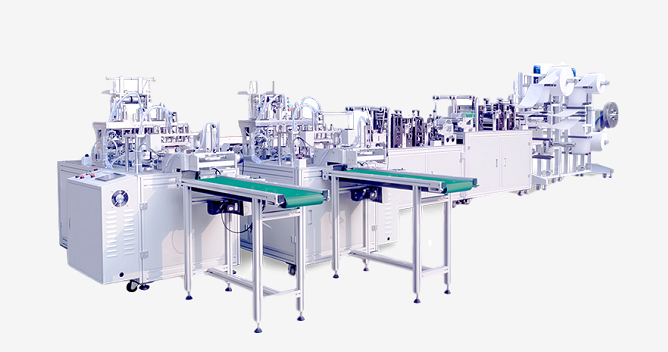

高速一次性平面口罩设备

产品分类: 口罩机
    本机主要用于平面式口罩自动成型:整卷布料放卷后经过滚轮驱动,布料通过自动折边、包边;鼻梁条整卷牵引开卷,定长裁切后导入至包边布料中,双边通过超声焊接至封口,再经过超声侧向封口,通过切刀裁切成型;通过流水线将口罩输送至两个口罩耳带熔接工位,通过超声焊接最终口罩成型;当口罩制成后,通过流水线输送至平带线收集。
    订购热线:400-860-5668



    一、 设备简介

    1.1设备概述:

    本机主要用于平面式口罩自动成型:整卷布料放卷后经过滚轮驱动,布料通过自动折边、包边;鼻梁条整卷牵引开卷,定长裁切后导入至包边布料中,双边通过超声焊接至封口,再经过超声侧向封口,通过切刀裁切成型;通过流水线将口罩输送至两个口罩耳带熔接工位,通过超声焊接最终口罩成型;当口罩制成后,通过流水线输送至平带线收集。

    1.2设备简图(此图仅供参考,设备以实物为准)

    1.3设备安装与配置需求

    (1)  设备尺寸:6697mm(L)×3551mm(W)×1986mm(H);输送线高度800mm

    (2)  外观颜色:定制

    (3)  设备重量:≤5000kg,地面承重≤500KG/m2

    (4)  工作电源:设备220VAC±5﹪,50HZ,额定功率约9KW

    (5)  压缩空气:0.50.7 MPa,使用流量约300L/min

    (6)  使用环境:温度1035℃、湿度5-35%HR,无可燃性、腐蚀性气体,无粉尘(洁净度不低于10万级)。



    二、 设备主要组成结构

    设备的主要组成结构

    序号

    部件名称

    数量

    备注

    1

    滤水布/过滤棉/吸水层放卷机构

    3

    Max4套随机配3

    2

    鼻梁条放卷机构

    1



    3

    鼻梁条校直机构

    1

    宽度3-7mm

    4

    鼻梁条驱动、裁切机构

    1

    宽度3-7mm

    5

    布料折边机构

    1



    6

    滚焊封边机构

    1

    双边

    7

    布料驱动机构

    2



    8

    布料扇折机构

    2



    9

    滚焊侧缝机构

    1



    10

    滚封机构

    1



    11

    转运流水线

    3



    12

    分流机构

    2



    13

    耳带焊机机构

    2



    14

    下料流水线

    2



    15

    操作系统

    1



    16

    操作面板

    1





    三、设备能适应的来料和产品规格

    3.1 适用来料规格:



    挂轴数量

    宽度(mm)

    卷料外径(mm)

    料筒内径(mm)

    重量

    布料

    3

    170~200

    Φ600

    Φ76.2

    Max 15kg

    鼻梁条

    1

    3-7

    Φ400

    Φ76.2

    Max 25kg

    耳带

    4

    3

    ——

    ——

    ——

    3.3 生产规格:

    标准型:175*95mm

    四、设备技术参数:

    4.1  设备的生产能力:

    1)生产效率: 100-110ppm

    2)设备生产合格率:99%(来料不满足要求、员工不当操作除外时)

    3)设备故障率:2%(指设备自身所产生的故障)

    五、设备一般配置和标准要求

    5.1主要元器件配置清单

    序号



    品牌

    备注

    1

    气缸

    CKDSMC/日本、亚德客、气立可/台湾



    2

    电磁阀

    CKDSMC/日本、亚德客



    3

    伺服电机

    信捷/中国、西门子/德国



    4

    PLC

    信捷/中国、西门子/德国



    5

    轴承

    NSK/日本、三益/韩国



    6

    线轨

    STAFPMICPC/台湾



    7

    光纤、放大器

    欧姆龙、基恩士、松下/日本



    8

    触摸屏

    威纶通/昆仑通态



    9

    继电器

    欧姆龙/和泉



    10

    按钮

    双科



    5.2规格件、易损件及随机备件清单

    序号

    名称

    规格

    数量

    备注

    1

    工具箱

    -

    1

    调试工具



    生产周期:统一出厂价49.8(含税),收预付款60%,生产周期20-25天。收全款的交期20天(可签违约条款),预付60%的,同期25天。

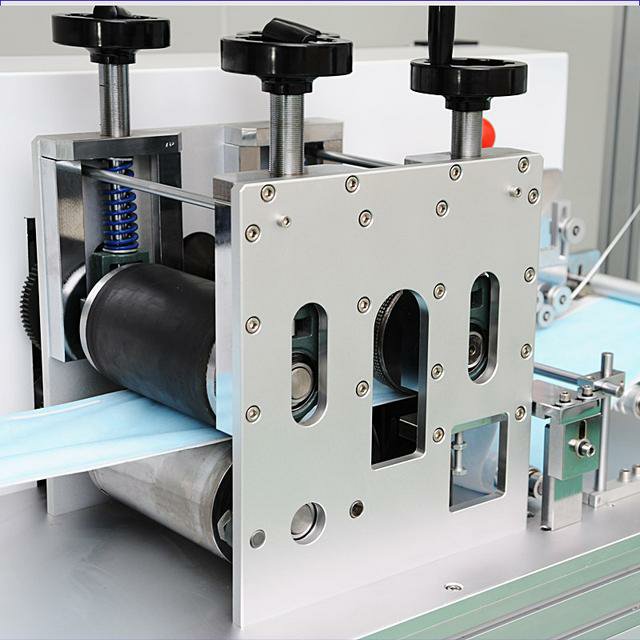

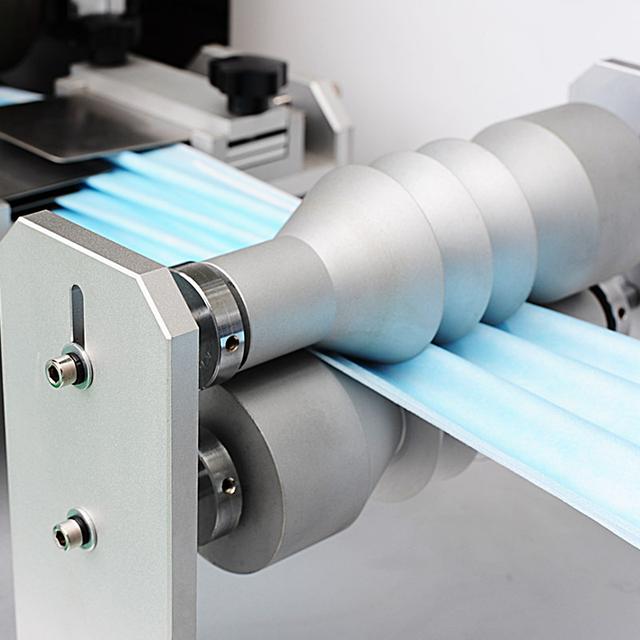

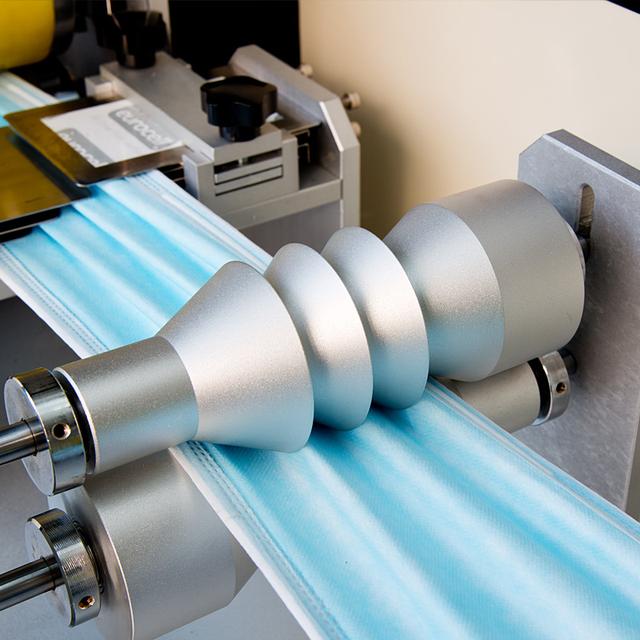

    核心零件及细部图:
